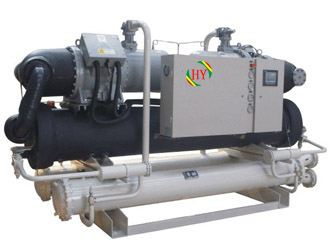

  水冷螺杆式冷水机(单压缩机组)的特点

1、新冷煤 多规格：R-134a与R-22可选择定购，绿色环保、关爱健康、保护环境，规格齐全：从105kW-1650kW30多种规格的冷量分布。
2、双螺杆 整组原装进口的半封闭双螺杆式压缩机，选用目前压缩机领域先进的5对6非对称齿形转子节省运转能量，结构设计简单，部件少、双螺杆，高精密机械结构，各部 件均匀一致，使摩擦阻力降至最低，精细加工的双螺旋，咬合紧密；运转平滑，安静耐用，由于采用压差供油方式，省去油冷却器、油泵等繁杂的油路系统，更易于 维修保养。
3、冷凝器、蒸发器 每台容器均采用经劳动部门监检认可的高效率卧式壳管式冷凝器和高效蒸发器，热交换管具有特殊的翅型结构。系统流程结构简洁，换热稳定，部件故障点少，维修保养简单。热交换器采用管板支撑机体，精心美学设计外型，便于安装和运输。
4、微电脑智能控制 完善的智能化控制系统，人性化的液晶PLC中文操作界面，能随时监控机组运行状态。控制箱内预留专用接点，以供用户连接远传线路,并可通过RS-232和 RS-485标准串行通讯口与计算机或调制解调器(MODEM)通讯的连接口连接，进入公众电信交换网，进行远程通讯监控。(详细功能请参阅安装手册) ※大屏幕彩色液晶显示触摸屏，操作、显示,一目了然。（适用于LSSLGS1000以上机组）
5、100%机组通过测试 系列机组在工厂内已完成全部的组装、出厂测试，并已充注制冷剂和冷冻机油，用户只需进行水路和电路的联结即可投入使用，最大程度减少机组现场安装和调试时间。

  规格技术参数

机型 HY-110W HY-150W HY-190W HY-230W HY-290W HY-360W HY-400W HY-470W
制冷量 KW 110 150 190 230 290 360 400 470
10³kcal/h 90 130 160 200 250 310 340 410
运行控制方式 P L C 可编程控制器全自动控制
电源 380V/3PH/50HZ

压

缩

机

 型式 5-6非对称半封闭双螺杆压缩机
数量 1台
启动类型 Y-△启动
参量调节 0-25%-50%-75%-100%或无级调节
输入功率 KW 25 32.5 39 48 59.5 75 82.5 98
额定电流 A 43.5 56.5 67.9 83.5 103.5 130.5 143.6 170.5

蒸

发

器

 型式 高效壳管干式换热器
水量 M³/H 18 26 32 70 50 62 69 82
配管管径   DN65 DN80 DN100 DN125
水压降 kpa 48 48 50 50 50 55 55 58

冷

凝

器

 型式 高效壳管式换热器
水量 M³/H 23.7 32.3 40.9 49.5 62.4 77.4 86 101.1
配管管径   DN65 DN80 DN100 DN125
水压降 kpa 46 46 47 47 48 53 53 56

制

冷

剂

 类型
充注量 KG 20 25 30 40 45 55 65 75

外形尺寸

 长 MM 2335 2500 2595 2860 2860 2860 2860 3225
宽 MM 900 900 900 900 1100 1100 1100 1100
高 MM 1335 1335 1430 1430 1540 1770 1770 1770
机组重量 KG 850 1050 1270 1340 1640 1750 2080 2300
运行重量 KG 900 1150 1420 1540 1890 2050 2330 2550
机型 HY-490W HY-560W HY-600W HY-650W HY-700W HY-790W HY-840W HY-865W
制冷量 KW 490 560 600 650 700 790 840 865
10³kcal/h 420 480 520 560 600 680 720 750
运行控制方式 P L C 可编程控制器全自动控制
电源 380V/3PH/50HZ

压

缩

机

 型式 5-6非对称半封闭双螺杆压缩机
数量 1台
启动类型 Y-△启动
参量调节 0-25%-50%-75%-100%或无级调节
输入功率 KW 102 116 125 136 145 164 175 180
额定电流 A 177.5 201.8 217.5 236.6 252.3 285.4 304.5 313.2

蒸

发

器

 型式 高效壳管干式换热器
水量 M³/H 84 96 104 112 120 136 144 150
配管管径   DN125 DN150
水压降 kpa 60 62 67 68 68 70 70 72

冷

凝

器

 型式 高效壳管式换热器
水量 M³/H 105.4 120.4 129 139.8 150.5 169.9 180.6 186
配管管径   DN125 DN150
水压降 kpa 56 60 65 65 67 68 68 70

制冷剂

 类型 R22
充注量 KG 80 85 95 100 105 125 130 135

外形尺寸

 长 MM 3225 3225 3505 3605 3605 3930 3930 3930
宽 MM 1100 1100 1100 1100 1100 1100 1100 1100
高 MM 1770 1910 1910 1910 2050 2100 2100 2100
机组重量 KG 2570 2850 2900 3100 3450 4050 4230 4350
运行重量 KG 2950 3000 3200 3450 3750 4450 4600 4750

  水冷螺杆式冷水机(单压缩机组)的备注

工况条件
　　冷冻水出水温度7℃，冷冻水进水温度12℃，冷冻水进出水温差为5℃，冷凝温度35℃。
　　冷却水进出温差为5℃，冷凝器和蒸发器的污垢系数为0.0001m2h℃/kcal。
备注: 产品规格若有变更,恕不另行通知.
