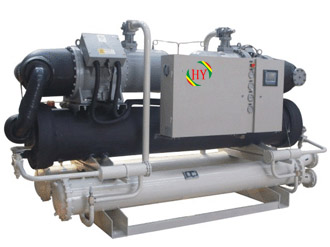

水冷螺杆热回收机(单压缩机)

水冷螺杆热回收机(单压缩机)的特点

全进口低温专用双螺杆式压缩机，无故障运行时间80000小时
4段式能量自动调节
法国进口高效耐氟电机及耐磨轴承
高效能板式油式冷却器
采用PLC可编程控制器，液晶触摸屏，中英文人机界面
超宽冷冻水温度可变范围，满足低温工业工艺要求
可选用环保型R407或134A冷媒

规格技术参数

机型			HY-110RW	HY-150RW	HY-190RW	HY-230RW	HY-290RW	HY-360RW	HY-400RW	HY-470RW
制冷量		KW	110	150	190	230	290	360	400	470
制冷量		10³kcal/h	95	129	164	198	250	310	345	410
热回收量		KW	33	45	57	69	87	108	120	141
热回收量		10³kcal/h	28	39	49	59	75	93	103	122
运行控制方式			P L C 可编程控制器全自动控制
电源			380V/3PH/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1台
	启动类型		Y-△启动
	参量调节		0-25%-50%-75%-100%或无级调节
	输入功率	KW	23.8	30.9	37.1	45.6	56.5	71.3	78.4	93.1
	额定电流	A	41.4	53.8	64.6	79.3	98.3	124.1	136.4	162
蒸发器	型式		高效壳管干式换热器
	水量	M³/H	19	25.8	32.8	39.6	50	62	69	82
	配管管径		DN65		DN80		DN100			DN125
	水压降	kpa	48	48	50	50	50	55	55	58
冷凝器	型式		高效壳管式换热器
	水量	M³/H	23.7	32.3	40.9	49.5	62.4	77.4	86	101.1
	配管管径		DN65		DN80		DN100			DN125
	水压降	kpa	46	46	47	47	48	53	53	56
热回收器	型式		高效壳管式换热器
	水量	M³/H	5.6	7.8	9.8	11.8	15	18.6	20.6	24.4
	配管管径		DN25				DN40		DN50
	水压降	kpa	44	44	45	45	46	51	51	53
制冷剂	类型		R22
制冷剂	充注量	KG	20	25	30	40	45	55	65	75
外形尺寸	长	MM	2400	2500	2595	2860	2860	2860	2860	3225
	宽	MM	950	950	1000	1050	1100	1100	1150	1500
	高	MM	1400	1550	1650	1650	1800	1800	1850	1550
机组重量		KG	850	1050	1270	1340	1640	1750	2080	2300
运行重量		KG	900	1150	1420	1540	1890	2050	2330	2550

机型			HY-490RW	HY-560RW	HY-600RW	HY-650RW	HY-700RW	HY-790RW	HY-840RW	HY-865RW
制冷量		KW	490	560	600	650	700	790	840	865
制冷量		10³kcal/h	420	480	520	560	600	680	720	750
热回收量		KW	147	168	180	198	210	237	252	259.5
热回收量		10³kcal/h	127	145	155	168	181	204	217	224
运行控制方式			P L C 可编程控制器全自动控制
电源			380V/3PH/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1台
	启动类型		Y-△启动
	参量调节		0-25%-50%-75%-100%或无级调节
	输入功率	KW	96.9	110.2	118.8	129.2	137.8	155.8	166.3	171
	额定电流	A	168.6	191.7	206.7	224.8	239.8	271.1	289.4	297.5
蒸发器	型式		高效壳管干式换热器
	水量	M³/H	84	96	104	112	120	136	144	150
	配管管径		DN125			DN150
	水压降	kpa	60	62	67	68	68	70	70	72
冷凝器	型式		高效壳管式换热器
	水量	M³/H	105.4	120.4	129	139.8	150.5	169.9	180.6	186
	配管管径		DN125			DN150
	水压降	kpa	56	60	65	65	67	68	68	70
热回收器	型式		高效壳管式换热器
	水量	M³/H	25.4	29	31	33.6	36.2	40.8	43.4	44.8
	配管管径		DN50	DN65			DN80
	水压降	kpa	53	57	62	62	64	65	65	67
制冷剂	类型		R22
制冷剂	充注量	KG	80	85	95	100	105	125	130	135
外形尺寸	长	MM	3225	3225	3505	3605	3605	3930	3930	3930
	宽	MM	1500	1500	1500	1500	1500	1500	1500	1500
	高	MM	1550	1600	1600	1650	1650	1700	1700	1700
机组重量		KG	2570	2850	2900	3100	3450	4050	4230	4350
运行重量		KG	2950	3000	3200	3450	3750	4450	4600	4750

水冷螺杆热回收机(单压缩机)的备注

注：1.名义工况中参数如下：冷冻水进/出水温度12℃ /7℃；冷却水进/出水温度30℃/35℃，生活热水温度45℃/50℃；
2.温度条件：冷冻水出水温度范围5℃~15℃，冷却水温度范围19℃~33℃；生活热水进水温度范围10℃~45℃；
3.蒸发器和冷凝器的水侧设计承受压力1.0MPa.
4.名义工况中蒸发器水侧污垢系数为0.018m2℃/kw.
5.除上述规格和要求外，公司可根据客户要求提供非标产品。
