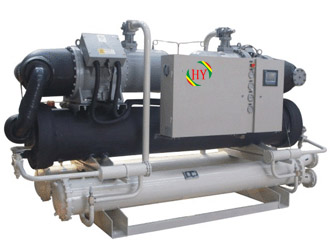

水冷螺杆热回收机(双压缩机)

水冷螺杆热回收机(双压缩机)的特点

全进口低温专用双螺杆式压缩机，无故障运行时间80000小时
8段式能量自动调节
法国进口高效耐氟电机及耐磨轴承
高效能板式油式冷却器
采用PLC可编程控制器，液晶触摸屏，中英文人机界面
超宽冷冻水温度可变范围，满足低温工业工艺要求
可选用环保型R407或134A冷媒

规格技术参数

机型			HY-220RW	HY-300RW	HY-380RW	HY-460RW	HY-580RW	HY-720RW	HY-800RW	HY-940RW
制冷量		KW	220	300	380	460	580	720	800	940
制冷量		10³kcal/h	190	259	328	397	500	621	690	810
热回收量		KW	66	90	114	138	174	216	240	282
热回收量		10³kcal/h	57	78	98	119	150	186	207	243
运行控制方式			P L C 可编程控制器全自动控制
电源			380V/3PH/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2台
	启动类型		Y-△启动
	参量调节		0-25%-50%-75%-100%或无级调节
	输入功率	KW	47.6	62	74	91.2	113	142.6	156.8	168.2
	额定电流	A	82.8	107.5	129.1	125.7	196.6	248.1	272.8	324
蒸发器	型式		高效壳管干式换热器
	水量	M³/H	38	51.8	65.6	79.4	100	124.2	138	162
	配管管径		DN80	DN100			DN125			DN150
	水压降	kpa	50	52	52	53	55	55	60	68
冷凝器	型式		高效壳管式换热器
	水量	M³/H	47.3	64.5	81.7	98.9	124.7	154.8	182	202.1
	配管管径		DN80	DN100			DN125			DN150
	水压降	kpa	45	45	45	47	50	55	58	60
热回收器	型式		高效壳管式换热器
	水量	M³/H	11.4	15.6	19.6	23.8	30	37.2	41.4	48.6
	配管管径		DN40	DN65				DN80		DN100
	水压降	kpa	43	43	43	45	48	53	55	57
制冷剂	类型		R22
制冷剂	充注量	KG	40	50	60	80	90	110	130	150
外形尺寸	长	MM	3370	3370	3470	3470	3500	3600	3780	3780
	宽	MM	1450	1500	1500	1550	1600	1700	1800	1800
	高	MM	1440	1440	1530	1580	1760	1875	1970	7980
机组重量		KG	1650	1850	2300	2400	3000	3200	4000	4500
运行重量		KG	1900	2150	2550	2750	3550	3750	4450	4950

机型			HY-980RW	HY-1120RW	HY-1200RW	HY-1300RW	HY-1400RW	HY-1580RW	HY-1680RW	HY-1730RW
制冷量		KW	980	1120	1200	1300	1400	1580	1680	1730
制冷量		10³kcal/h	840	970	1030	1120	1210	1360	1450	1490
热回收量		KW	294	336	360	390	420	474	504	519
热回收量		10³kcal/h	253	290	310	336	362	409	434	447
运行控制方式			P L C 可编程控制器全自动控制
电源			380V/3PH/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2台
	启动类型		Y-△启动
	参量调节		0-25%-50%-75%-100%或无级调节
	输入功率	KW	193.8	220.4	237.6	258.4	275.6	311.6	332.6	342
	额定电流	A	337.2	383.5	413.4	449.6	479.5	542.2	578.7	595.1
蒸发器	型式		高效壳管干式换热器
	水量	M³/H	168	194	206	224	242	272	290	298
	配管管径		DN150	DN200
	水压降	kpa	70	70	72	72	73	73	74	74
冷凝器	型式		高效壳管式换热器
	水量	M³/H	210.7	240.8	258	279.5	301	339.7	361.2	372
	配管管径		DN150	DN200
	水压降	kpa	65	65	70	72	73	73	76	76
热回收器	型式		高效壳管式换热器
	水量	M³/H	50.6	58	62	67.2	72.4	81.8	86.8	89.4
	配管管径		DN100				DN125
	水压降	kpa	62	62	67	69	70	70	73	73
制冷剂	类型		R22
制冷剂	充注量	KG	155	175	190	200	210	250	260	270
外形尺寸	长	MM	3890	3890	4020	4020	4200	4600	4600	4600
	宽	MM	1800	1850	1900	2050	2050	2150	2150	2150
	高	MM	2050	2050	2230	2230	2260	2280	2280	2280
机组重量		KG	5300	6000	6300	7000	7300	8300	8400	8600
运行重量		KG	6050	6600	6800	7550	7850	8900	9000	9100

水冷螺杆热回收机(双压缩机)的备注

注：1.名义工况中参数如下：冷冻水进/出水温度12℃ /7℃；冷却水进/出水温度30℃/35℃，生活热水温度45℃/50℃；
2.温度条件：冷冻水出水温度范围5℃~15℃，冷却水温度范围19℃~33℃；生活热水进水温度范围10℃~45℃；
3.蒸发器和冷凝器的水侧设计承受压力1.0MPa.
4.名义工况中蒸发器水侧污垢系数为0.018m2℃/kw.
5.除上述规格和要求外，公司可根据客户要求提供非标产品。
