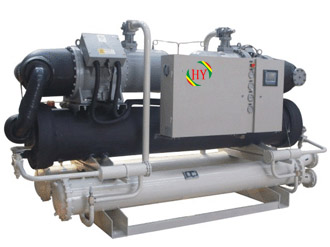

水冷螺杆式冷水机(双压缩机组)

水冷螺杆式冷水机(双压缩机组)的特点

1、新冷煤多规格：R-134a与R-22可选择定购，绿色环保、关爱健康、保护环境，规格齐全：从105kW-1650kW等30多种规格的冷量分布。
2、双螺杆整组原装进口的半封闭双螺杆式压缩机，选用目前压缩机领域先进的5对6非对称齿形转子节省运转能量，结构设计简单，部件少、双螺杆，高精密机械结构，各部件均匀一致，使摩擦阻力降至最低，精细加工的双螺旋，咬合紧密；运转平滑，安静耐用，由于采用压差供油方式，省去油冷却器、油泵等繁杂的油路系统，更易于维修保养。
3、冷凝器、蒸发器每台容器均采用经劳动部门监检认可的高效率卧式壳管式冷凝器和高效蒸发器，热交换管具有特殊的翅型结构。系统流程结构简洁，换热稳定，部件故障点少，维修保养简单。热交换器采用管板支撑机体，精心美学设计外型，便于安装和运输。
4、微电脑智能控制完善的智能化控制系统，人性化的液晶PLC中文操作界面，能随时监控机组运行状态。控制箱内预留专用接点，以供用户连接远传线路,并可通过RS-232和 RS-485标准串行通讯口与计算机或调制解调器(MODEM)通讯的连接口连接，进入公众电信交换网，进行远程通讯监控。(详细功能请参阅安装手册) ※大屏幕彩色液晶显示触摸屏，操作、显示,一目了然。（适用于LSSLGS1000以上机组）
5、100%机组通过测试系列机组在工厂内已完成全部的组装、出厂测试，并已充注制冷剂和冷冻机油，用户只需进行水路和电路的联结即可投入使用，最大程度减少机组现场安装和调试时间。

规格技术参数

机型			HY-220W	HY-300W	HY-380W	HY-460W	HY-580W	HY-720W	HY-800W	HY-940W
制冷量		KW	220	300	380	460	580	720	800	940
制冷量		10³kcal/h	190	260	330	400	500	620	690	810
运行控制方式			P L C 可编程控制器全自动控制
电源			380V/3PH/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2台
	启动类型		Y-△启动
	参量调节		0-25%-50%-75%-100%或无级调节
	输入功率	KW	50	65	78	96	119	150	165	196
	额定电流	A	87	113.1	135.7	167	207.1	261	287.1	341
蒸发器	型式		高效壳管干式换热器
	水量	M³/H	38	52	66	80	100	124	138	162
	配管管径		DN80	DN100			DN125			DN150
	水压降	kpa	50	52	52	53	55	55	60	58
冷凝器	型式		高效壳管式换热器
	水量	M³/H	47.3	64.5	81.7	98.9	124.7	154.8	172	202.1
	配管管径		DN65*2		DN80*2		DN100*2		DN125*2
	水压降	kpa	45	45	45	47	50	55	58	60
制冷剂	类型		R22
制冷剂	充注量	KG	40	50	60	80	90	110	130	150
外形尺寸	长	MM	3370	3370	3470	3470	3500	3600	3780	3780
	宽	MM	900	900	1100	1100	1300	1300	1300	1300
	高	MM	1440	1440	1530	1580	1760	1875	1970	1980
机组重量		KG	1650	1850	2300	2400	3000	3200	4000	4500
运行重量		KG	1900	2150	2650	2750	3550	3750	4450	4950

机型			HY-980W	HY-1120W	HY-1200W	HY-1300W	HY-1400W	HY-1580W	HY-1680W	HY-1730W
制冷量		KW	980	1120	1200	1300	1400	1580	1650	1730
制冷量		10³kcal/h	840	970	1030	1120	1210	1360	1450	1490
运行控制方式			P L C 可编程控制器全自动控制
电源			380V/3PH/50HZ
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2台
	启动类型		Y-△启动
	参量调节		0-25%-50%-75%-100%或无级调节
	输入功率	KW	204	232	250	272	290	328	350	360
	额定电流	A	355	403.7	435	473.3	504.6	570.7	609	626.4
蒸发器	型式		高效壳管干式换热器
	水量	M³/H	168	194	206	224	242	272	290	298
	配管管径		DN150	DN200
	水压降	kpa	70	70	72	72	73	73	74	74
冷凝器	型式		高效壳管式换热器
	水量	M³/H	210.7	240.8	258	279.2	301	339.7	361.2	372
	配管管径		DN125*2			DN150*2
	水压降	kpa	65	65	70	72	73	73	76	76
制冷剂	类型		R22
制冷剂	充注量	KG	155	175	190	200	210	250	260	270
外形尺寸	长	MM	3890	3890	3890	3890	1890	4200	4200	4400
	宽	MM	1300	1300	1500	1500	1500	1500	1500	1500
	高	MM	2050	2050	2230	2230	2260	2280	2280	2280
机组重量		KG	5300	6000	6300	7000	7300	8300	8400	8600
运行重量		KG	6050	6600	6800	7550	7850	8900	9000	9100

水冷螺杆式冷水机(双压缩机组)的备注

工况条件
冷冻水出水温度7℃，冷冻水进水温度12℃，冷冻水进出水温差为5℃，冷凝温度35℃。
冷却水进出温差为5℃，冷凝器和蒸发器的污垢系数为0.0001m2h℃/kcal。
备注: 产品规格若有变更,恕不另行通知.
