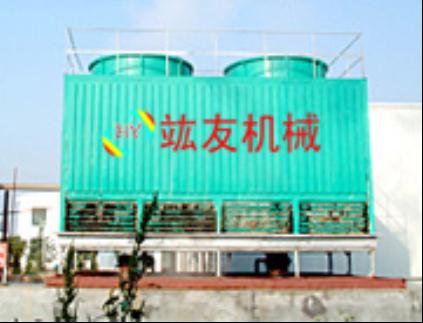

方型冷却塔

方型冷却塔的特点

● 标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；
● 选用斜梯形波方塔专用填料，热力性能优良、通风阻力小，使该类冷却塔达到结构紧凑、占地面积小的设计目的；
● 采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能、低噪的显著特点；
● 超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；
● 可以进行多种形式的并联组合，更适合大水量的循环冷却水系统使用；
● 采用固定布水系统，选用ABS多层流低压淋水喷头，布水均匀、使用寿命长，且配水压头低，有利于节省系统配水动力；
● 布水管上设置BO-160/45不对称收水器装置，收水效果极佳，使冷却塔的飘水损失降至0.01%以内；
● 塔体框架可选用Q-235型材、304不锈钢型材、FRP型材制作，“304/FRP”框架可适用于循环水PH低至1.0以内的酸性环境下使用；
● 水量800M³/H的冷却塔框架可采用钢筋混凝土框架，该框架虽施工周萁略长、一次性投资较高，但具使用寿命长、维护费用低等优质，用户可视实际情况选择；
● 如循环水浊度长期高至50ppm以上，或含油污等杂质，则需视水质条件选用PVC网格填料或304不锈钢挂板点滴填，该填料适用循环水浊度可扩展至450ppm；
● 结构稳固，塔顶设置检修平台，维护检修更为方便；

规格技术参数

型号（Model)		HT	60L	80L	100L	150L	175L	200L	250L	300L
资料 DATA	流量 Nominal Flow	M³/H	60	80	100	150	175	200	250	300
	冷却能力 Cooling Capacity	KW	345	464	582	872	1019	1163	1454	1745
	净量 Dry Weight	T	0.6	0.7	1.0	1.5	1.7	1.9	2.2	2.9
	运行重量 Wet Weight	T	1.6	1.7	1.9	3.1	3.4	3.7	4.6	5.7
	进塔水压 Pressure of inler Water	KPA	45	50	55	57	58	58	56	58
喉管 PIPE WORK	入水 Water Inlet	MM	100	100	150	150	200	200	200	250
	出水 Water outlet	MM	100	100	150	150	200	200	250	250
	满水 Overflow	MM	50	50	50	80	80	80	80	100
	排水 Drain	MM	40	40	50	80	80	80	80	100
	浮波 Flow Valve	MM	25	25	25	25	40	40	40	50
	补水 Manual Feel	MM	25	25	25	25	40	40	40	50
风机 FAN	风扇直径 Fan Diameter	MM	1180	1450	1800	2120	2400	2600	2800	3200
	风量 Air Volume	M³/H	30000	42000	61000	92000	105000	120000	150000	180000
	电机功率 MotorRatedOutput	KW	1.5	2.2	4.0	5.5	5.5	7.5	7.5	11.0
高度 HEIGHT	总高度 Overall	MM	3600	4000	4400	4450	4500	4650	5150	5400
	出入水 Water In/Out	MM	250	250	250	250	250	250	250	250
	基础 Foundation	MM	300	300	300	300	300	300	300	300
宽度 WIDTH	总宽度 Overall	MM	2300	2300	2450	2850	3000	3350	3650	4100
宽度 WIDTH	基础间距 Foundation	MM	940	940	1200	1400	1500	1100	1200	1350
尺寸 DIMENSION	基础 Foundation	MM	300	300	350	350	350	350	350	350
	水缸基础 S.T.Foundation	MM	1200	1200	1200	1200	1200	1200	1200	1200
	脚板 Plate	MM	300	300	200	200	200	200	200	200

型号（Model)		HT	350L	400L	500L	600L	700L	800L	1000L
资料 DATA	流量 Nominal Flow	M³/H	350	400	500	600	700	800	1000
	冷却能力 Cooling Capacity	KW	2035	2326	2908	3489	4071	4652	5815
	净量 Dry Weight	T	3.2	3.9	4.9	6.7	7.8	9.3	9.9
	运行重量 Wet Weight	T	6.1	6.8	10.5	12.0	13.3	17.9	19.3
	进塔水压 Pressure of inler Water	KPA	59	60	60	62	63	66	68
喉管 PIPE WORK	入水 Water Inlet	MM	250	300	300	350	350	400	400
	出水 Water outlet	MM	250	300	350	350	400	400	450
	满水 Overflow	MM	100	100	100	100	125	125	124
	排水 Drain	MM	100	100	100	100	125	125	124
	浮波 Flow Valve	MM	50	50	50	80	80	80	80
	补水 Manual Feel	MM	50	50	50	80	80	80	80
风机 FAN	风扇直径 Fan Diameter	MM	3400	3700	4000	4000	4100	4300	4500
	风量 Air Volume	M³/H	210000	240000	300000	360000	420000	480000	600000
	电机功率 MotorRatedOutput	KW	11.0	15.0	无电机/18.5	无电机/22.0	无电机/22.0	无电机/22.0	无电机/30.0
高度 HEIGHT	总高度 Overall	MM	5550	5700	5650	6050	6250	6450	6850
	出入水 Water In/Out	MM	350	350	350	350	400	400	400
	基础 Foundation	MM	300	400	400	400	400	400	400
宽度 WIDTH	总宽度 Overall	MM	4400	4700	5300	6050	6650	6950	7550
宽度 WIDTH	基础间距 Foundation	MM	1450	1550	1325	1500	1320	1380	1500
尺寸 DIMENSION	基础 Foundation	MM	350	400	400	400	400	400	400
	水缸基础 S.T.Foundation	MM	1300	1300	1300	1300	1300	1300	1300
	脚板 Plate	MM	200	200	250	250	250	250	250

方型冷却塔的备注

1、表中所列为湿球温度 τ=28℃ ， τ=27℃工况下； Δt=5℃ 的t1=37℃,t2=32℃; Δt=8℃时t1=40℃,t2=32℃的冷却水量。
2、表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水吸声垫将比表中数值。
备注: 产品规格若有变更,恕不另行通知.
