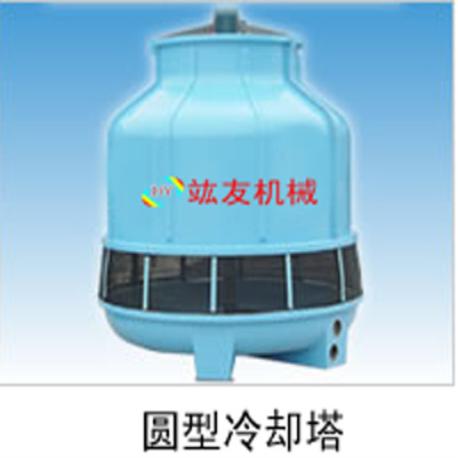

圆型冷却塔

圆型冷却塔的特点

● 标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；
● 层叠式高效圆塔专用填料的选用，使该类冷却塔达到结构紧凑，占地面积小、布置灵活方便的设计目的；
● 采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能、低噪的显著特点；
● 超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；
● 大量高强FRP结构件在该类冷却塔上的应用使其具有防腐性能优良，使用寿命长的明显优点；
● 小型冷却塔采用旋转式布水系统，结构简单、布水均匀，进一步提高冷却塔热力性能，大型冷却塔采用固定布水系统，进一步提高塔体的稳定性能；
● 旋转式布水系统设置挡水板装置，固定式布水系统设置收水器装置，使冷却塔的飘水损失降至0.01%以内；
● 圆塔结构本身赋予其良好的抗风压性能，特别适用于沿海台风地区使用，该类冷却塔设计抗风能力达0.75KN/m2；
● 体积小、重量轻、结构简单，安装维护极为简捷方便；

规格技术参数

型号MODEL		HTA	8	10	15	20	25	30	40	50	60	80	100	125	150
资料Data	流量Runoff	M³/H	6.23	7.81	11.7	15.62	19.51	23.4	31.21	39.24	46.8	62.64	78.12	97.56	117
	风量Air volume	CMM	70	85	140	160	200	230	280	330	420	450	700	830	950
	马达Motor	KW	0.18	0.18	0.37	0.5/5	0.75	0.75	1.5	1.5	1.5	1.5	2.25	2.25	2.25
	音量Noise Lever(16M)	dBA	45.5	47	48	50	52	54	56.5	57	57	59	60	60	60
	净量Suttle	KG	42	46	54	67	98	116	130	190	240	260	500	540	580
	运行重量Move weight	KG	180	190	290	300	500	530	550	975	1250	1280	1600	1640	1680
喉管Pipeline	入水Water ilnlet	WI	40	40	50	50	80	80	80	80	100	100	125	125	150
	出水Water outlet	WO	40	40	50	50	80	80	80	80	100	100	125	125	150
	满水Overflow	OF	25	25	25	25	25	25	25	25	25	25	25	25	25
	排水tonnage	DR	25	25	25	25	25	25	25	25	25	25	25	25	25
	浮波Flow valve	FV	15	15	15	15	15	15	15	15	20	20	20	20	20
高度Height	塔体Tower	TH	1700	1830	1645	1930	2150	1890	2040	2120	2345	2510	2690	2875	2875
	马达Motor	MH	170	170	170	170	180	180	200	200	270	270	320	320	320
	壳身Casing	CH	940	1070	955	1140	1385	1130	1255	1255	1290	1455	1595	1780	1780
	Enter wind入风Air ilnlet	AH	170	170	170	170	245	245	245	245	325	325	325	325	325
	水盆Water Basin	WH	420	420	450	450	340	340	340	420	460	460	450	450	450
	入水Water ilnlet	IH	270	270	280	280	175	175	175	230	295	295	300	300	300
	出水Water outlet	OH	180	180	190	190	115	115	115	125	200	200	230	230	230
	基础Groundwork	FH	250	250	250	250	300	300	300	300	300	300	300	300	300
直径Diameter	风扇Exhaust Fan	ED	550	635	635	770	770	770	930	930	1180	1180	1450	1450	1450
	水盆Water Basin	WD	920	920	1165	1165	1385	11650	1650	1880	2100	2100	2900	2900	2900
	基础Groundwork	FD	520	520	730	730	960	1180	1180	1370	1530	1530	2320	2320	2320
	螺丝Screw	BD	10*3	10*3	10*3	10*3	10*4	10*4	10*4	10*4	12*4	12*4	12*6	12*6	12*6
尺码Dimension	基础Groundwork	FS	250	250	250	250	300	300	300	300	300	300	300	300	300
	基础Groundwork Center	FC
	脚板L plate L	PL	140	140	150	150	140	140	140	180	200	200	210	210	210
	脚板W plate W	PW	120	120	140	140	140	150	150	160	190	190	130	130	130
	脚板C plate C	PC
	螺丝Screw	BC	450	4560	635	635	680	835	835	970	1080	1080	1145	1145	1145
	索结 plate center	SC	80	80	115	115	150	150	150	120	150	150	180	180	180
	索结L Socket L	SL	390	390	515	515	600	780	780	835	915	915	1430	1430	1430

型号 MODEL		HTA	175	200	225	250	300	350	400	500	600	700	800	1000
资料 Data	流量 Runoff	M³/H	136.80	156.24	175.50	195.12	234	273	312.12	392.4	468	547.2	626.4	781.2
	风量 Air volume	CMM	1150	1250	1500	1750	2000	2000	2400	2600	3750	3750	5000	5400
	马达 Motor	KW	3.75	3.75	5.5	5.5	7.5	7.5	11	11	15	15	22	22
	音量 Noise Lever (16M)	dBA	60	60	54	55	56	57	59	60	65	66	73	74
	净量 Suttle	KG	860	880	1050	1080	1760	1800	2840	2900	3950	4050	4700	4900
	运行重量 Move weight	KG	1960	1980	2770	2800	3930	3970	5740	5800	9350	9450	11900	12100
喉管 Pipe- line	入水 Water ilnlet	WI	150	150	200	200	200	200	200	250	250	250	300	300
	出水 Water outlet	WO	150	150	200	200	200	200	200	250	250	250	300	300
	满水 Overflow	OF	50	50	80	80	80	80	80	100	100	100	100	100
	排水 tonnage	DR	50	50	80	80	80	80	80	100	100	100	100	100
	浮波 Flow valve	FV	25	25	32	32	32	32	32	50	50	50	80	80
	补充水 Quick Supply	DN	25	25	32	32	32	32	32	50	50	50	80	80
高度 Height	塔体 Tower	TH	3515	3515	4170	4170	4360	4360	4550	4550	5310	5510	5660	5860
	马达 Motor	MH	350	350	590	590	680	380	710	710	840	840	940	940
	壳身 Casing	CH	1965	1965	2060	2060	2160	2160	2180	2180	2430	2630	2680	2880
	入风 Air ilnlet	AH	350	350	620	620	620	620	760	760	1020	1020	1020	1020
	水盆 Water Basin	WH	850	850	900	900	900	900	900	900	1020	1020	1020	1020
	入水 Water ilnlet	IH	245	245	280	280	280	280	280	300	340	340	370	370
	出水 Water outlet	OH	245	245	280	280	280	280	280	300	340	340	370	370
	风筒 Clinder	EH	1000	1000	1100	1100	1100	1100	1200	1200	1300	1300	1400	1400
直径 Diam- eter	风扇 Exhaust Fan	ED	1750	1750	2135	2135	2440	2745	2745	3400	3400	3400	3700	3700
	水盆 Water Basin	WD	3310	3310	4120	4120	4730	4730	5600	5600	6600	6600	7600	7600
	基础 Ground- work	FH	300	300	300	300	300	300	400	400	400	400	400	400
尺码 Dime- nsion	基础 Ground- work	FD	3310	3310	4120	4120	4730	4730	5600	5600	6600	6600	7600	7600
	螺丝 Screw	BD	16*8	16*8	16*12	16*12	14*12	16*12	16*24	16*24	25*16	25*16	16*24	25*16
	基础 Ground- work	FS	300	300	300	300	300	300	400	400	400	400	400	400
	基础 Ground- work	FC	600	600	600	600	600	600	600	600	800	800	800	800
	脚板 L plate L	PL	180	180	180	180	180	180	180	180	300	300	300	300
	脚板 W plate - W	PW	150	150	150	150	150	150	215	215	200	200	200	200
	出入水缸 Suction Tank	PC	400	400	800	800	800	800	800	800	660	660	680	680
	螺丝 Screw	BC	2598	2598	2156	2156	2475	2475	2198	2198	2590	2590	2983	2983
	佛菛 L FlangeL	SC	740	740	840	840	840	840	840	840	1050	1050	1090	1090

圆型冷却塔的备注

1、噪声为标准点Dm测定值，即距塔壁直径远，距基础1.5米高（当塔径小于1.5米时取Dm=1.5米）。
2、本系列标准设计工况为湿球温度T=28℃，进水温度t1=37℃,出水温度t2=32℃，即水温降△t=5℃，逼近度t2-T=4℃。
3、本表中列出T=28℃时，△t=5℃及8℃,t2=32℃和T=27℃，△t=5℃及8℃，t2=32℃的冷却水量供选用时参考。
4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa，因此本系列水压在0.2～0.49Kgf/cm2之间。
备注: 产品规格若有变更,恕不另行通知.
